GAMEMAX游戏帝国 61矩阵机箱 简约精致的工业设计美学
2024-07-12

GAMEMAX游戏帝国 M61矩阵机箱

简约精致的工业设计美学

GAMEMAX Mr.Wu

 做为国内知名游戏外设生产厂商,GAMEMAX一直致力于为全球游戏玩家提供高性能、高品质、环保技术于一体的富有个性化的专业装备。为敢于获胜的人、拒绝放弃的游戏玩家而设计。凭借 10 多年的 PC 机箱、PSU、外围设备和硬件制造经验,以实惠的价格为世界各地的游戏玩家提供最好的套件。 GameMax一直秉持“以环保科技为基础的好产品”的理念来设计产品。我们的团队强调游戏玩家的基本需求,并融合了创造力和艺术美感。我们的目标不仅是为质量和实用性设定标准,而且在我们的设计中超越标准,创新是我们所做一切的核心!



(Beyond in our designs)

GAMEMAX游戏帝国,秉承为全球游戏玩家提供高性能、高品质、环保技术于一体的富有个性化的专业装备。使命愿景,于近期推出的M61-矩阵机箱,娱乐、办公,居家多面手。

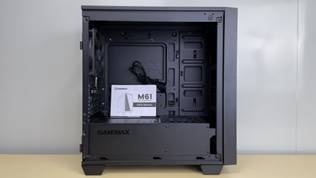

(机箱正面图)           (机箱I/O接口特写)

机箱本次采用了0.6mmSPCC,黑色喷砂工艺的冷轧碳素钢板来制作,全程的冲压折弯采用数控机器人,生产制作,提高了工艺精度,产品的美观度、精度更加细致。真正做到了,从设计到选材,每一处都精挑细选。给客户提供高品质的机箱产品。

机箱前板采用了,大面积的格栅网格设计,内置PVC防尘网,进风的角度经过严格的测算。采用类航空进气格栅的设计原理,不但增加了进风、散热的面积,又可以兼顾防尘。

(M61-矩阵前面板)

(进气格栅)

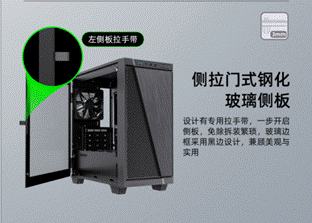

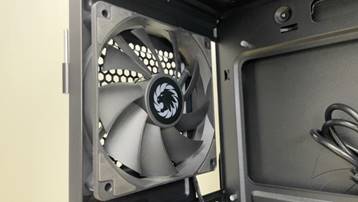

机箱的两侧板,一侧采用了EasyOpen免工具侧拉门设计,可以非常方便的打开,利于后期的清洁维护,同时也可以及时监控机箱内部硬件的工作情况。也为喜欢光影特效的客户提供了个性化装扮的选择。机箱的右侧板,采用一提冲压,LOGO狮子头,信仰之力满满。机箱后部自带的超静音风扇,可以同前部的进气格栅形成通透的正向风压进风通道,在机箱内部形成一个对流。可以满足日常90%的散热需求,内置的6个风扇位,如果全部拉满,那么对RTX3090这样的散热大家伙,也是可以轻松应对。

机箱底部同时也具备了Type-C接口。适应手机数据传输的需求。在信息化社会,手机早已经是必需品,没有手机寸步难行,没有手机就没有安全感,这不是空话。可以说,手机就是一种分散的、流动的社会基础设施。但是,如今人们对这种基础设施的追求,越来越注重实用意义和普遍意义,而非一味地个性化。



从更深层次的角度来说,或许人们已经开始反思手机给人带来的副作用,甚至是不必要的负担。比如它对时间的分割与占据、对生活的打扰与消磨,所以,一个工具化、属性化的系统工具搭建,就需要一个快捷方便的载体来承担。那么M61机箱同样具备了这个属性。

GameMax游戏帝国M61矩阵机箱,支持MATX的主板,同时可以支持塔式散热器的高度为155mm,支持九州风神的玄冰400散热器,经过我们的实际测试,在前面板不安装风扇的情况下,可以容纳大约360mm的RTX3090显卡。比官方标称的340mm还要长20mm。这个算是意外的惊喜。



机箱采用了,分体式的独立区域来安装电源和硬盘,经过我们实际安装的测试,除可以安装,标准的ATX版本的电源外,模组电源同样可以安装。硬盘安装采用了,模块化的抽拉设计,对于HDD,SDD的安装还是非常便捷的。同时也为机械硬盘的散热提供了单独的空间区域。保证机械硬盘的工作稳定性。

这样设计的优势在于,分离式独立风道的作用不是挡住噪音。而是降低电源风扇的噪音。相当大一部分电源的风扇是温控的,而传统设计的ATX机箱,电源风扇的进风口就在CPU上面,被CPU加热的热空气有一部分从电源排出。假设电源温控风扇的设置是20度800转,30度1200转,40度1600转,60度2000转,室温25度,开放环境下CPU满载的时候电源温度会达到35度,CPU风扇周围温度达到40度。如果是分离式独立风道的话,电源风扇转速会和开放环境一样1200转。传统ATX机箱的话,就会达到1600转了,显然转速高了噪音自然大了。这个是分离式电源仓设计的精髓意义所在。

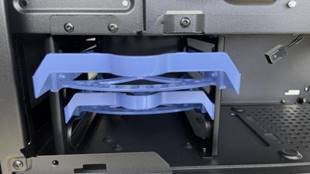

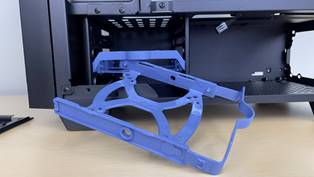

(M61机箱,硬盘笼、电源仓特写)

机箱作为一个标准化的工业产品,Gamemax也非常注重对产品细节的打磨,顶部的磁吸式防尘网、底部尼龙防尘网,可清洗设计。不仅提高了,机箱整体的散热效能,也具备更好的空气流通能力。配合背部走线设计,更好的为机箱内部硬件提供一个,优质的流体力学环境,空气对流更通畅,热量带走更彻底。也是大厂匠心之体现。

(机箱顶部特写)

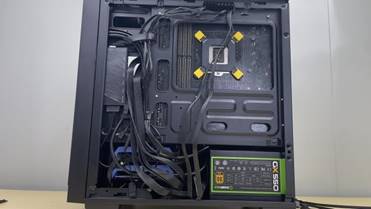

(M61机箱背部走线)

以上聊了不少,机箱的整体工艺水平,设计思路,制作工艺。可能会有人提出问题,一个铁壳子,有那么高的技术含量?说到这个问题,我的回答是:“这个机箱还真的是有,而且不低。!”

”技术含量“在价值决定上是一个很抽象,很飘渺的概念。但是,高中的政治经济学就告诉我们:价值是人类无差别劳动时间的体现。而一台机箱真正讲究的是:

材质:

便宜机箱一般是镀锌板、冷轧板弯折,最低厚度在0.3mm,再贵一点的就要上2-5mm的铝合金板材了,还有铝合金的加工工艺。最近几年涉及到ARGB和侧透,钢化玻璃和亚克力,超白导光玻璃等。机箱的内部五金设计结构,如主板位、散热器尺寸、显卡位、电源结构、硬盘位的堆叠,在符合ATX、Intel规范的情况下,尽可能合理排布,方便布线、通风和维护。这个比较复杂,说简单的。机箱里螺丝孔或者安装铜柱,人力+材料+设备成本加起来,就有十几块钱,这是最不起眼的地方。

加工工艺:

    这部分是和材质密不可分的。钢板弯折工艺倒是不贵,但是精度经常不可控(弯折角半径都在1mm左右,稍微偏移一点,预先打好的螺丝孔位置就偏了。拧过螺丝的都知道螺丝偏1mm那就得用手掰着强拧)。高精度的工艺,都需要上百万的设备来制造。比如GAMEMAX工厂金属加工全部采用数控机器人,机械臂等高精度,高智能化的精密设备,如此精密的设备还会有一定比例出现精度合规的不良品。可想普通设备的良品率。此外钢板还得有表面处理,多达十几种,最常见最普通的是喷黑漆,黑化磨砂纹。

铝合金的工艺最多,但是价格也是跟着工艺跑。基本的CNC倒角,再追求效果还得对倒角抛光氧化。表面处理从阳极氧化上色到更高端的喷砂、拉丝。

最后,高端的机箱,经常用到异型结构五金组件,或者碳纤板等更高级的材料。这些玩意都是模具和加工用钱堆出来的。

以上仅仅是俩个点,其他的涉于篇幅,以后在讲。所以,任何一个产品,从可以生产到工业制成品,往往凝结这个工业体系,一个国家的工业化程度,我们03号福建航母,于近日正式下水试航,未来我们国家的10万吨级以上大型舰船还会以”下饺子“的方式越来越多,航母的制造,不是钱的问题。全球只有具备完整工业体系,全产业链的国家才能支撑航母的制造研发。那么,同理一个机箱的生产,就是一个产业链最终在产品上的体现。那么大家就知道,花钱买的不是那个机箱实体,而是背后一整条产业链的人力和生产资料成本。
